光伏電站儲能設備/儲能箱柜構成

作者：管理員點擊：1537 發布時間：2023-04-13 22:11:41

光伏電站儲能設備

光伏儲能有兩種方法，一種是化學儲能，一種是氫儲能。

1.化學儲能

化學儲能的實現靠儲能電池實現，儲能電池是將化學能轉化為電能的裝置，主要以鋰離子電池、液流電池、鉛蓄電池和鈉基電池等儲能技術為主。對于一個完整的儲能系統，一般包括電池組、電池管理系統（BMS）、能量管理系統（EMS）以及儲能變流器（PCS）四大組成部分。

儲能電池上游的原材料主要包括正極材料、負極材料、電解液、隔膜以及結構件等；上游的集成系統設備主要包括涂布機、攪拌機等。產業鏈中游主要為儲能系統的集成與制造，對于一個完整的儲能系統，一般包括電池組、電池管理系統（BMS）、能量管理系統（EMS）以及儲能變流器（PCS）四大組成部分。產業鏈下游的應用場景主要發電側、電網側和用戶側的電力系統儲能。

2.氫儲能

氫能儲能系統由四部分組成：清潔能源（太陽能、風能）或夜間電網；電解制氫；氫氣存儲罐；氫能電源。

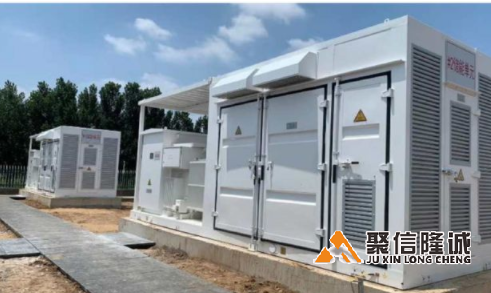

光伏儲能箱主要構成

1、蓄電池系統

我們知道目前儲能方式主要分為三類：物理儲能（抽水儲能、壓縮空氣儲能、飛輪儲能等）、化學儲能（鉛酸電池、氧化還原液流電池、鈉硫電池、鋰離子電池）和電磁儲能三大類，由于經濟性及應用場景的原因，除抽水儲能外，化學儲能是應用*廣泛，從國際和國內市場來看，化學儲能中的鋰離子應用較多。

2、PCS變流器系統

儲能雙向變流器簡稱PCS，儲能變流器可以實現電池與電網間的交直流轉換，完成兩者間的雙向能量流動，并通過控制策略實現對電池系統的充放電管理、網測負荷功率跟蹤、電池儲能系統充放電功率控制和正常及孤島運行方式下網測電壓的控制；

3、箱變系統（如有）

如采用高壓（6kV、10kV、20kV、35kV等）并網系統，須采用箱變完成升壓任務，為盡量減少兩支路間的電磁干擾及環流影響，箱變系統采用雙分裂變壓器，其他參數跟風電和光伏無大的差別。

4、站用變電系統（如有）

為變電站內的設備提供交流電，如照明、暖通、檢修、保護屏、高壓開關柜內的儲能電機、開關儲能、生活和工作設施供電等，需要操作電源的。

5、電纜（一次和二次）

交流ZR-YJV22 或ZR-YJV23阻燃交聯聚乙烯絕緣電力電纜具有高機械強度、耐環境應力好、優良的電氣性能和耐化學腐蝕等特點，重量輕，結構簡單，使用方便。本產品適用于交流額定電壓35kV 及以下的輸配電線路上。

6、電池管理系統BMS、能量管理系統EMS
