電磁閥的工作原理及三大類

作者：管理員點擊：748 發布時間：2023-04-01 11:14:30

磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，*常用的是單向閥、安全閥、方向控制閥、速度調節閥等。

那么首先說一下電磁閥的工作原理:

電磁閥里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來開啟或關閉不同的排油孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

電磁閥從工作原理上可分為三大類

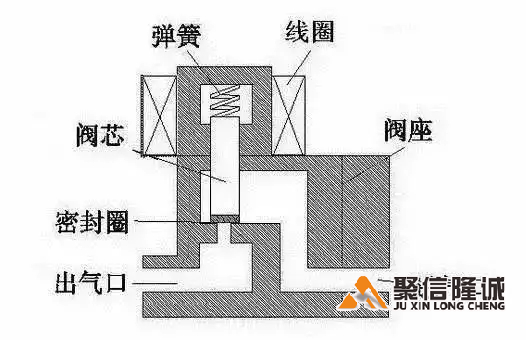

1、直動式電磁閥

原理:常閉型通電時，電磁線圈產生電磁力把敞開件從閥座上提起，閥門打開;斷電時，電磁力消失，彈簧把敞開件壓在閥座上，閥門敞開。(常開型與此相反)

特點:在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

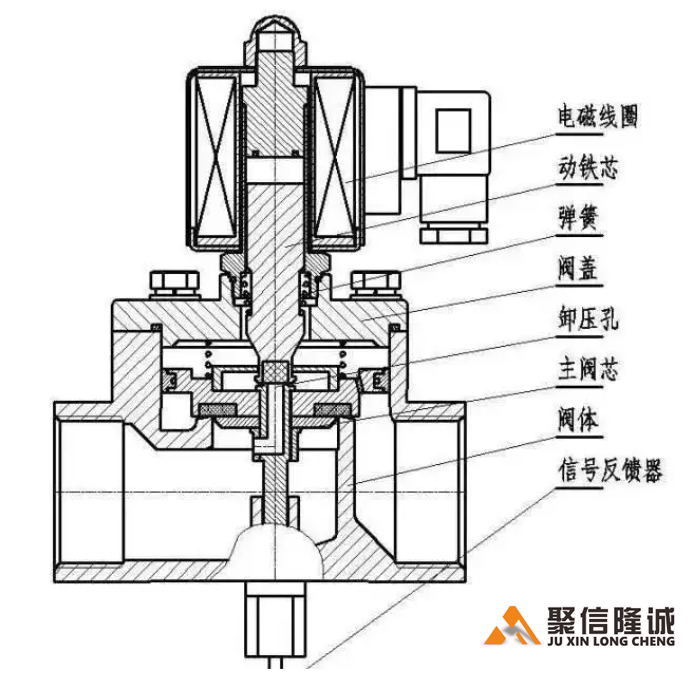

2、分步直動電磁閥

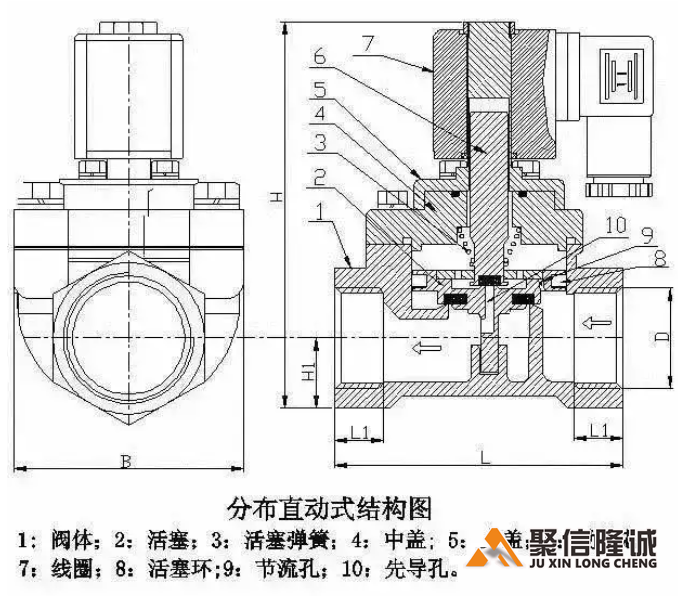

▲整體結構

原理:它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開;斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

特點:在零壓差或真空、高壓時亦能可動作，但功率較大，要求必須水平安裝。

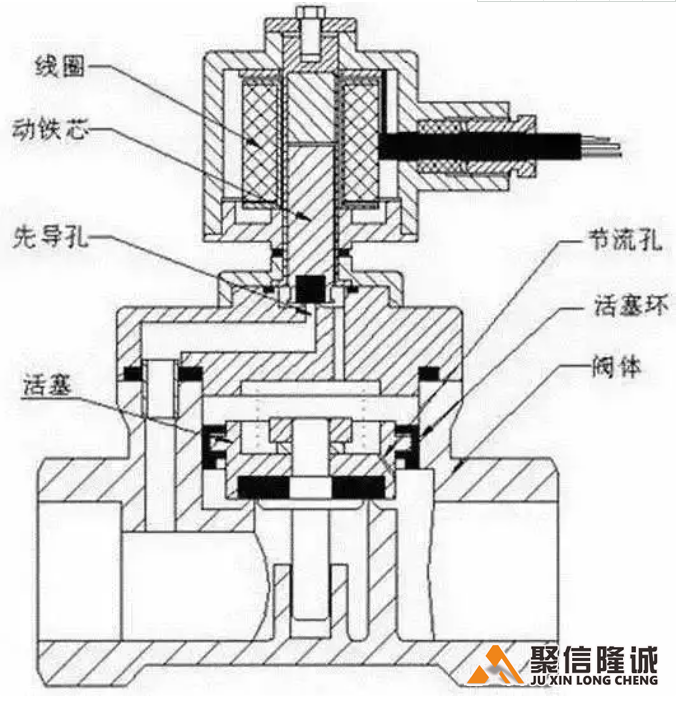

3、先導式電磁閥
