電機軟啟動器的原理

作者：管理員點擊：784 發布時間：2023-04-02 19:29:21

電機軟啟動器是采用電力電子技術，微處理技術及現代控制理論而設計生產的具有當今國際先進水平的新型起動設備。下面由賢集網小編介紹電機軟啟動器原理與作用，并且附上電機軟啟動器原理圖。

電機軟啟動器的原理：

軟啟器采用三相反并聯晶閘管作為調壓器，將其接入電源和電動機定子之間。這種電路如三相全控橋式整流電路。使用軟啟動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。待電機達到額定轉數時，啟動過程結束，軟啟動器自動用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額定電壓，以降低晶閘管的熱損耗，延長軟啟動器的使用壽命，提高其工作效率，又使電網避免了諧波污染。軟啟動器同時還提供軟停車功能，軟停車與軟啟動過程相反，電壓逐漸降低，轉數逐漸下降到零，避免自由停車引起的轉矩沖擊。

軟啟動器工作原理是當電機啟動時，由電子電路控制晶閘管的導通角使電機的端電壓以設定的速度逐漸升高，一直升到全電壓，使電機實現無沖擊啟動到控制電動機軟啟動的過程。當電動機啟動完成并達到額定電壓時，使三相旁路接觸器閉合，電動機直接投入電網運行。

如果是輕載，則在正常運行時，也保持所需的較低端電壓，使電機的功率因數升高，效率增大。在電機停機時，也通過控制晶閘管的導通角，使電機端電壓慢慢降低至0，從而實現軟停機。

電機軟啟動器的作用

電動機的直接啟動電流時額定電流的4到7倍，那么如果電機的功率比較小，那么對電網的影響不是很大，那么我們就允許它直接啟動，一般電動機功率在7.5KM以下都是允許直接啟動的，但是對于大型電機，功率特別的大，那么就不允許它直接啟動，如果他的額定電流是100A,那么他在啟動的瞬間電流可以達到好幾百安，這么大的電流對電網的沖擊是非常的大的，會影響同一電網所帶其他負載的正常工作。

這種情況我們經常可以看到，比如某一大型負載啟動的瞬間燈泡會變暗等，我們在家有時候也會存在這種情況，比如開電視機的時候，燈泡有時候就會突然間暗了一下，同樣還因為負載的啟動電流太大，對電機繞組的絕緣也是極為不利的，所以對于大型電機一般都要實行軟啟動。

所謂軟啟動就是在啟動初期我們給他加的電壓要低于額定電壓，常見的軟啟動有軟啟動器啟動和自耦變壓器降壓啟動，自耦變壓器降壓啟動在電機啟動的初期先給它加上為額定電壓60%到80%的一個電壓，先讓其運動起來，當轉動起來以后，再給他切換到額定電壓下工作，這就是一個簡單的軟啟動過程，而軟啟動器要比自耦變壓器降壓啟動要先進些，其原理都是一樣的。

軟啟動器的作用就是給電動機的電壓時從0逐漸到額定電壓的，讓啟動過程更為平滑，啟動效果更好，對電網沖擊和對繞組的傷害也是*小的，要優于自耦變壓器降壓啟動！！這就是軟啟動器在工業應用的優勢所在！！

當今傳動工程中*常用的就是三相交流感應電動機。在許多場合中，由于其起動特性，這些電動機涌直接連接電源系統。如果直接在線起動，將會產生高達電機額定電流6倍的浪涌電流。該電流會使供電系統和串聯的開關設備過載。如果直接起動，也會產生較高的峰值轉矩，這種沖擊不但會對驅動電動機產生沖擊，而且也會使用機械裝置受損。例如：輔助動力傳送部（V形帶，齒輪）。為了降低直動電流，應使用起動輔助裝置，如起動用電抗器或自耦變壓器，但使用電抗器或自耦變壓器起動等常規方法只能逐步降低電壓，而軟起動器通過平滑升高端子電壓，可以實現無沖擊起動。因此，可以*佳地保護電源系統以及電機。

電機軟啟動器的作用與優點如下：

1、降低電機的起動電流，減少配電容量，避免增容投資；

2、減小起動應力，延長電動機及相關設備的使用壽命；

3、平穩的起動和軟停車避免了傳統起動設備的喘振問題、水錘效應；

4、多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況；

5、完善可靠的保護功能，更有效地保護電機及相關設備的安全；

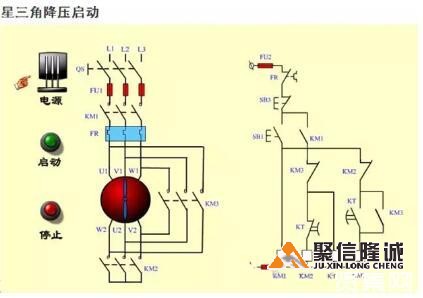

6、它能無階躍地平穩起動/停止電機，避免因采用直接起動、星/三角起動、自耦減壓起動等傳統起動方式起動電機而引起的機械與電氣沖擊等問題

7、能有效地降低起動電流及配電容量，避免增容投資。
